Tungsten karbür rulo halkaları
, Tungsten karbür rulo

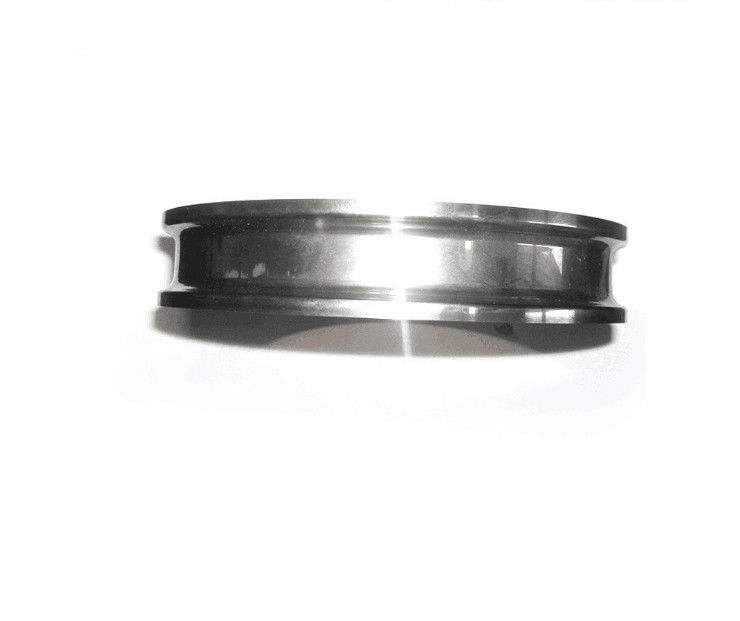

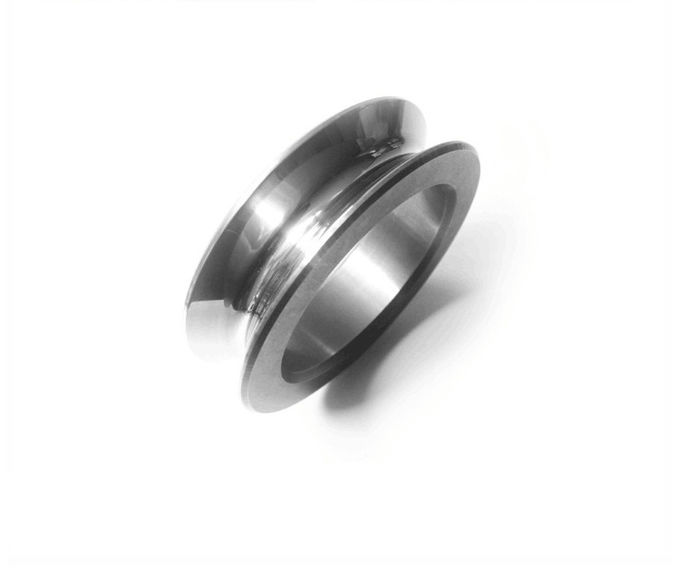

Yüksek Hızlı Tel İçin Profesyonel Tungsten Karbür Rulo Yüzük / TC Rulo Yüzük
terbiye haddehanesinin profesyonel TC rulo halkaları (1.2-2.0) mm tungsten karbür pelet çimentolu karbür rulo halkaları (ayrıca tungsten karbür rulo halkası olarak da bilinir) iyi termal iletkenlik özelliğine sahiptir. Diğer malzemelerle karşılaştırıldığında, ısı direnci, aşınma direnci ve mukavemet açısından çok daha iyidir. yüksek sıcaklık koşullarında azdır. Bu nedenle , çimentolu karbür rulo halkaları, görünüşüyle icat edilmiştir.
yüksek hızlı filmaşin değirmeni. Geliştirme ve iyileştirme ile, yüksek hızlı tel, çubuk ve deforme çelik çubuk üretiminde yaygın olarak uygulanır .
Ürünlerimiz için malzeme kadar iyi komplike mekanik özelliklere sahip olan Wc-Co ve Wc-Co-Ni-Cr olmak üzere iki seri bulunmaktadır. Bükülme dayanımı ve darbe dayanımı 2200 Mpa ve (4-6) 'ya ulaşmaktadır. x106J / m 'e göre sırasıyla. Sertlik ve aşınma direnci tungsten karbürden (Wc) gelirken, tokluk ve dayanım bağlayıcı maddeye bağlıdır.
(Co-Ni-Cr).
Şu anda, terbiye değirmeni genellikle 8-10 stanttan oluşmaktadır. Haddelenmiş parçanın kırılma yüzeyinin büyük boyutu nedeniyle, terbiye değirmeninin ön stantlarındaki yaka ağır hizmete dayanabilir ve
güçlü bir etki.Ayrıca, yüksek sertlik ve iyi ısıl yorulma direnci, aşınma direncinden önceki temel faktörlerdir. Bununla birlikte, stantlar için düşük yük ve darbe varken,
yuvarlanma halkalarının aşınma direnci ve ısıl yorulma direncine daha fazla dikkat etmeliyiz.
Şu anda, terbiye değirmeni genellikle 8-10 stanttan oluşmaktadır. Haddelenmiş parçanın kırılma yüzeyinin büyük boyutu nedeniyle, terbiye değirmeninin ön stantlarındaki yaka ağır hizmete dayanabilir ve
güçlü bir etki.Ayrıca, yüksek sertlik ve iyi ısıl yorulma direnci, aşınma direncinden önceki temel faktörlerdir. Bununla birlikte, stantlar için düşük yük ve darbe varken,
yuvarlanma halkalarının aşınma direnci ve ısıl yorulma direncine daha fazla dikkat etmeliyiz.
| sınıf | Kimyasal
bileştirme, kompozisyon | Mekanik özellikler | Fiziksel özellikler |
|
Co + Ni
%
| tuvalet
% | Sertlik
İHD | Transverses rüptürü
kuvvet
(Örnek B)
MPa | basınçlı
kuvvet
MPa
| Genç
modülü
Elastisite
KN / mm 2 | Yoğunluk
g / cm3 | termal
iletkenlik
Cal / cm sn / ℃
|
|
|
|
| YGH20 | 10 | 90 | ≧ 86.0 | ≧ 2500 | 3500 | 560 | 14,2-14,5 | 0.2 |
| YGH25 | 12 | 88 | ≧ 84.0 | ≧ 2300 | 3400 | 550 | 14,0-14,3 | 0.21 |
| YGH30 | 15 | 85 | ≧ 83,5 | ≧ 2520 | 3300 | 540 | 13,8-14,2 | 0.2 |
| YGH40 | 18 | 82 | ≧ 83.0 | ≧ 2570 | 3200 | 500 | 13,4-13,9 | 0.19 |
| YGH45 | 20 | 80 | ≧ 82.0 | ≧ 2570 | 3100 | 480 | 13,3-13,9 | 0.18 |
| YGH55 | 26 | 74 | ≧ 81.0 | ≧ 2570 | 3000 | 450 | 12,6-13,2 | 0.17 |
| YGR20 | 10 | 90 | ≧ 85.0 | ≧ 2400 | 3400 | 550 | 14,2-14,8 | 0.2 |
| YGR25 | 12.5 | 87,5 | ≧ 83.0 | ≧ 2270 | 3300 | 540 | 14,0-14,3 | 0.22 |
| YGR30 | 15 | 85 | ≧ 83.0 | ≧ 2360 | 3200 | 530 | 13,8-14,3 | 0.2 |
| YGR40 | 18 | 82 | ≧ 82.0 | ≧ 2400 | 3200 | 430 | 13,5-13,9 | 0.2 |
| YGR45 | 20 | 80 | ≧ 80.5 | ≧ 2250 | 3000 | 480 | 13,4-13,9 | 0.18 |
| YGR55 | 25 | 75 | ≧ 79.0 | ≧ 2400 | 2800 | 420 | 12,9-13,4 | 0.17 |
| YGR60 | 30 | 70 | ≧ 78.5 | ≧ 2200 | 2600 | 300 | 12,6-13,1 | 0.16 |
| sınıf | Önerilen uygulamalar |
| YGH20 | Seride maksimum sertlik, mükemmel aşınma direnci.Geniş ve sert çubukların haddelenmesi için iyi 1-2 hızlı hat değirmen stantlarında kullanılır. |
| YGH25 | Daha yüksek aşınma direnci, seri olarak orta derecede darbe direnci. Son 1-3 sıradaki hadde tezgahlarında, genel ve sert çubukların haddelenmesi için kullanılır. |
| YGH30 | Genel aşınmaya dayanıklı, orta derecede aşınma direnci ve darbe dayanımı. Son 1-4 son haddehanelerinde kullanılır. |
| YGH40 | Genel amaçlar için en iyisidir. İyi değirmenlerin ön ayaklarında ve genel değirmenlerin arka ayaklarında kullanılır. |
| YGH45 | Birinci ve ikinci finiş haddehanelerde ve prefinish haddehanelerin standlarında kullanılır. Düşük hızlı haddeleme, düşük hassasiyet ve dengesiz çalışma için haddeleme hatlarının her standı için. |
| YGH55 | YGH serisinde Maxmum bağlayıcı içeriği, iyi tokluk ve çatlama direnci. Perfinish haddehanelerin standlarında ve vida thead çelik haddeleme için kullanılır |
| sınıf | Önerilen uygulama |
|
| YGR20 | Yüksek aşınma direnci ve korozyon direnci. Son 1-2 haddehanede kullanılan haddehaneler. |
|
| YGR25 | Yüksek aşınma direnci ve korozyon direnci. Son haddehanelerin son 1-3 standında kullanılır. |
|
| YGR30 | İyi tokluk, aşınma direnci, korozyon direnci ve çatlama direnci. Orta ve haddeleme tesislerinin arka ayaklarında kullanılır. |
|
| YGR40 | İyi tokluk ve ısıl çatlak direnci, genel amaçlar için dood. En son haddehanelerde ve genel değirmenlerin arka standlarında kullanılır. |
|
| YGR45 | İyi tokluk ve ısıl çatlak direnci, Son haddehanelerin ön standlarında kullanılır. |
|
| YGR55 | Darbe dayanımı iyi. Sıcak haddeleme vida dişi çelik çubuklar için ön işleme haddeleme tesislerinin stantlarında kullanılır ve tornalama ve frezeleme ile işlenebilir. |
|
| YGR60 | İyi darbe dayanımı ve tokluk. Sıcak haddeleme vida dişi çelik çubuklar için ve prefinish haddehanelerin birinci ve ikinci standlarında kullanılır. |
|

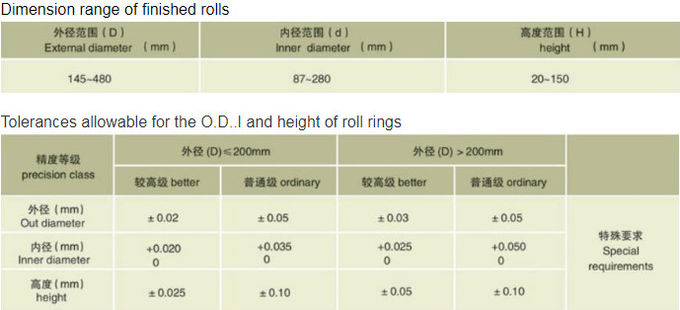

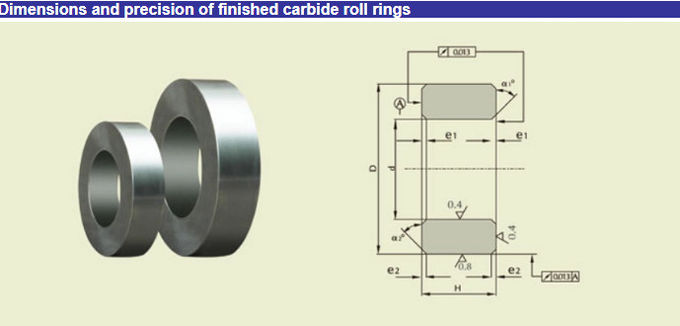

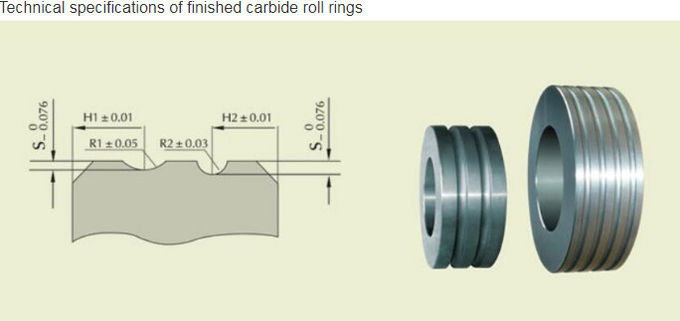

Karbür merdane halkalarının izin verilen sapması
Radyal runoutofgroove ≤ 0.013mm
Çevrenin radyal salgısı ≤ 0.01 3mm
Yüz aşınması ≤ 0.02mm
Yüz düzlemini sonlandırın 01 0 .01mm
Son yüz paralelliği ≤ 0.01 mm
İçholecylindericit ≤ 0.01mm
Karbür ruloların pürüzlülüğü
iç delik pürüzlülüğü 0.4 um
çevre pürüzlülüğü0.8 um
son yüz pürüzlülüğü 0,4 um
